¿Cómo diseñar y calcular una escalera?
¿Cómo diseñar y calcular una escalera?
Esta pregunta puede ser básica y seguramente conoces la respuesta, pero
nunca está demás recordar algunos cálculos elementales que nos ayudan a
agilizar el proceso de diseño.
Como sabemos, una escalera está
conformada básicamente por una serie de escalones, los que a su vez se componen de una huella (su parte horizontal, donde se
apoyará el pie) y una contrahuella (su parte
vertical). Aunque puede variar en su diseño, cada escalón debe
además contar con uno o másdescansos, un pasamanos y un pequeño voladizo que sobresale de
la huella por sobre el escalón inferior, permitiendo aumentar su tamaño
sin sumar centímetros a las dimensiones generales de la escalera.
Revisa la efectiva fórmula desarrollada
por el arquitecto francés François Blondel,
que permite determinar las dimensiones correctas de una escalera cómoda y
eficiente según su uso.
2 Contrahuellas + 1 Huella = 63 -
65 cm
No siempre se cuenta con el espacio necesario para alcanzar estas
dimensiones óptimas, pero se recomienda acercarse a ellas lo más posible.

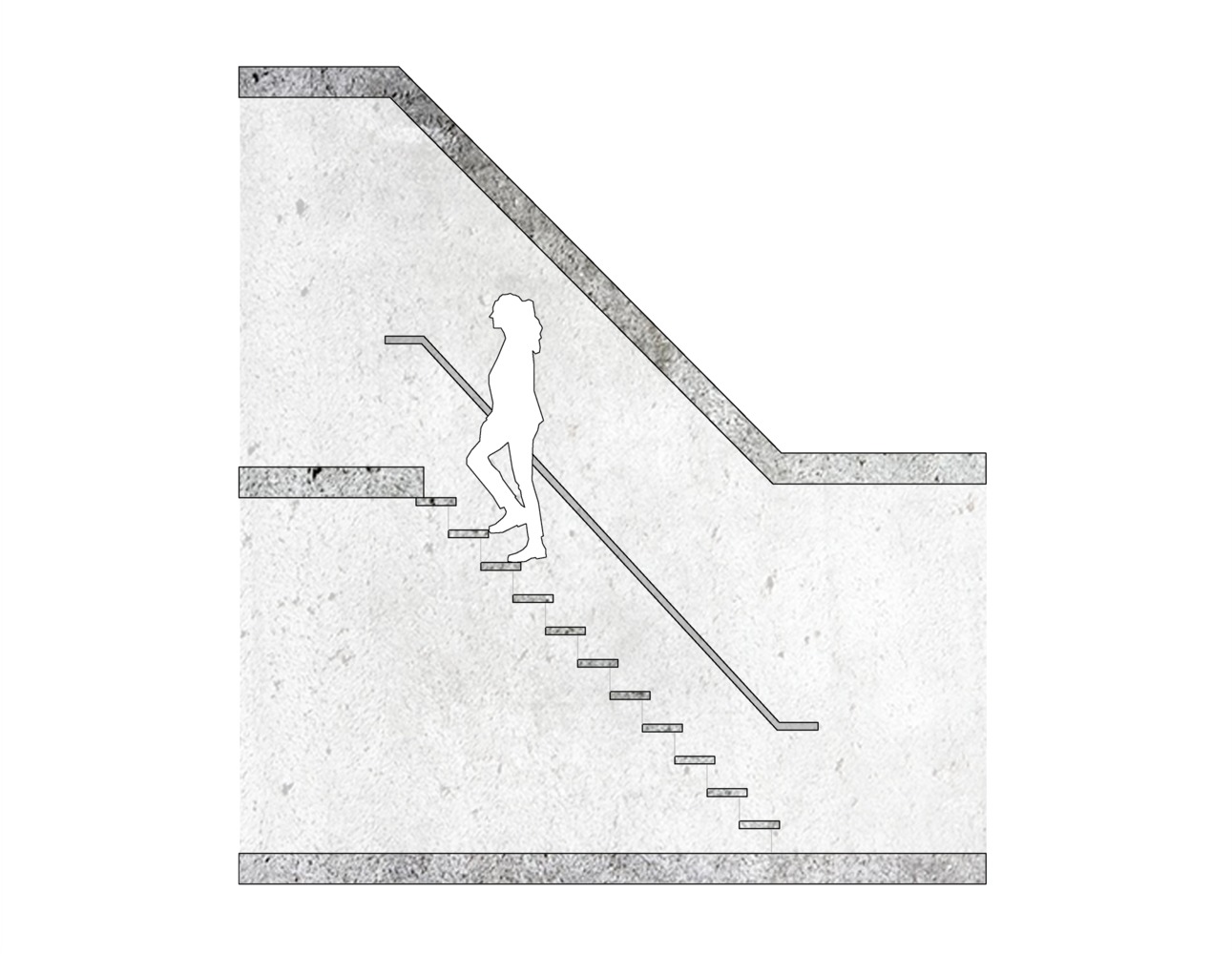

Ejemplo esquemático de escalera empinada y de bajo tránsito
(2 x 21) + (1 x 21) = 63 cm
Ejemplo esquemático de escalera óptima
(2 x 18) + (1 x 28) = 64 cm
Ejemplo esquemático de escalera holgada, preferentemente para exteriores
(2 x 13) + (1 x 39) = 65 cm
Ejemplo de cálculo en
una altura a salvar de 2.60 m de alto
1. Calcular la cantidad de escalones que
se necesitarán
Considerando una contrahuella ideal de 18 cm, se divide el alto del espacio
por la altura de cada escalón. El resultado siempre debe redondearse hacia
arriba:
260/18 = 14.44 = 15 escalones
2. Calcular la altura de cada
Contrahuella
Se divide el alto del espacio por el número de escalones que acabamos de
obtener:
260/15 = cada Contrahuella
medirá 17.33 cm
3. Calcular el ancho de la Huella
Aplicar la fórmula de Blondel:
(2 x 17.33 cm) + (1 x Huella)
= 64
Cada Huella medirá 29.34 cm
* La escalera resultante contará con 15
escalones de 29.34 cm de Huella y 17.33 cm de Contrahuella
Preguntas frecuentes
¿Cómo determinar el ancho de la
escalera?
Dependiendo del uso y las normativas
locales, se recomienda un ancho mínimo de 80 cm para escaleras en viviendas unifamiliares, y
superior a 1.00 m en edificios públicos, considerando la cantidad tentativa de
personas que las utilizarán. Como referencia, según el tradicional libro 'Arte de
proyectar en arquitectura' de Ernst Neufert, en una escalera de
1.25 m pueden subir y bajar dos personas a la vez, y en una de 1.85 m pueden
hacerlo 3 personas al mismo tiempo, con una distancia adecuada de 55 cm entre
la persona y el pasamanos.
¿Cada cuantos escalones se debe incluir
un descanso?
Lo ideal es que una escalera no tenga más de 15 escalones seguidos. Se recomienda que un
descanso mida al menos lo mismo que 3 Huellas.
¿Cuáles es la altura ideal entre la
escalera y el techo?
La altura de paso entre los escalones y
el techo debe ser mínimo 2.15 m. Según Ernst Neufert, puede llegar a un
mínimo de 2.00 m. La altura del pasamanos puede variar entre los 80 y 90 cm,
desde cada peldaño en forma constante.
¿Hasta que punto puedo variar la
relación entre la Huella y la Contrahuella?
La escalera puede tomar una gran
variedad de formas y configuraciones, pero la relación entre la Huella y la
Contrahuella debe mantenerse igual en todo su recorrido para evitar el
desequilibrio del usuario, quién subirá o bajará la escalera de forma más bien
automática.
Esta fórmula te ayudará a diseñar correctamente una escalera, sin embargo, todos los cálculos deben considerar siempre las características específicas de cada proyecto, así como las normas vigentes en el área donde se encuentra el proyecto.
Esta fórmula te ayudará a diseñar correctamente una escalera, sin embargo, todos los cálculos deben considerar siempre las características específicas de cada proyecto, así como las normas vigentes en el área donde se encuentra el proyecto.
